Сцепление в переднеприводном автомобиле играет ключевую роль в передаче крутящего момента от двигателя к коробке передач, обеспечивая плавное переключение передач и предотвращая повреждение трансмиссии. Этот узел, расположенный между двигателем и коробкой передач, выполняет важную функцию разъединения и соединения этих двух элементов. Своевременное обслуживание и понимание принципов работы сцепления критически важны для обеспечения надежной и долговечной работы автомобиля. В данной статье мы подробно рассмотрим устройство, принцип работы, основные неисправности и методы обслуживания сцепления переднеприводных автомобилей.

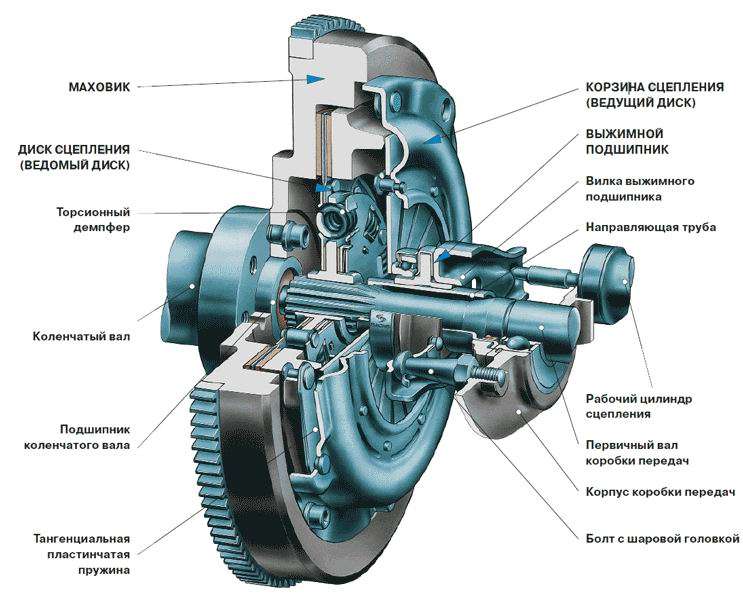

Устройство сцепления переднеприводного автомобиля
Сцепление переднеприводного автомобиля, как правило, представляет собой фрикционную муфту, основанную на силе трения. Основные компоненты сцепления:
- Ведомый диск (диск сцепления): Основной элемент, передающий крутящий момент. Состоит из металлической основы с фрикционными накладками.
- Нажимной диск (корзина сцепления): Прижимает ведомый диск к маховику двигателя, обеспечивая передачу крутящего момента.
- Маховик: Массивный диск, прикрепленный к коленчатому валу двигателя. Служит для сглаживания неравномерности вращения двигателя и является одной из поверхностей трения сцепления.
- Выжимной подшипник: При нажатии на педаль сцепления воздействует на нажимной диск, отводя его от ведомого диска и разъединяя двигатель и коробку передач.
- Вилка выключения сцепления: Передает усилие от педали сцепления к выжимному подшипнику.
- Трос или гидропривод сцепления: Соединяет педаль сцепления с вилкой выключения сцепления, обеспечивая передачу усилия.
Ведомый диск сцепления
Ведомый диск – это, пожалуй, самый важный элемент сцепления. Он состоит из металлической основы, к которой приклепаны или приклеены фрикционные накладки. Эти накладки изготавливаются из специальных материалов, обладающих высоким коэффициентом трения и износостойкостью. Между фрикционными накладками и металлической основой диска часто располагаются демпферные пружины, которые смягчают удары и вибрации при включении сцепления, делая работу трансмиссии более плавной.
Нажимной диск (корзина сцепления)
Корзина сцепления отвечает за прижим ведомого диска к маховику. Она состоит из нажимного диска, диафрагменной пружины и кожуха. Диафрагменная пружина обеспечивает необходимое усилие прижима. Существуют различные конструкции корзин сцепления, но принцип работы у них схожий: при нажатии на педаль сцепления выжимной подшипник воздействует на диафрагменную пружину, отводя нажимной диск от ведомого диска.
Маховик
Маховик – это массивный диск, прикрепленный к коленчатому валу двигателя. Он выполняет несколько функций: сглаживает неравномерность вращения двигателя, обеспечивает начальный момент инерции при запуске двигателя и является одной из поверхностей трения сцепления. Поверхность маховика, контактирующая с ведомым диском, должна быть ровной и гладкой.
Принцип работы сцепления
Принцип работы сцепления основан на силе трения. Когда педаль сцепления не нажата, ведомый диск плотно прижат к маховику нажимным диском. В этом состоянии крутящий момент от двигателя передается через маховик, ведомый диск и первичный вал коробки передач к колесам. Когда водитель нажимает на педаль сцепления, выжимной подшипник воздействует на диафрагменную пружину корзины сцепления, отводя нажимной диск от ведомого диска. В результате ведомый диск освобождается от прижатия к маховику, и передача крутящего момента прекращается. Это позволяет водителю безопасно переключать передачи.
Передача крутящего момента
Передача крутящего момента происходит благодаря силе трения между фрикционными накладками ведомого диска и поверхностями маховика и нажимного диска. Чем больше усилие прижима, тем больше крутящий момент может быть передан. Однако, если усилие прижима недостаточно или фрикционные накладки изношены, происходит проскальзывание сцепления, что приводит к потере мощности и повышенному износу деталей.
Разъединение двигателя и трансмиссии
Разъединение двигателя и трансмиссии необходимо для переключения передач и остановки автомобиля. При нажатии на педаль сцепления ведомый диск освобождается от прижатия к маховику, и передача крутящего момента прекращается. Это позволяет водителю переключить передачу, не опасаясь повредить коробку передач.
Основные неисправности сцепления
Сцепление, как и любой другой узел автомобиля, подвержено износу и может выйти из строя. Наиболее распространенные неисправности сцепления:
- Проскальзывание сцепления: Двигатель набирает обороты, но автомобиль не разгоняется должным образом. Причинами могут быть изношенные фрикционные накладки, ослабление прижимной силы диафрагменной пружины, замасливание фрикционных накладок.
- Рывки при включении сцепления: Автомобиль трогается с места рывками. Причинами могут быть деформация ведомого диска, износ демпферных пружин, загрязнение фрикционных накладок.
- Шум при выключении сцепления: При нажатии на педаль сцепления слышен шум или скрип. Причинами могут быть износ выжимного подшипника, повреждение вилки выключения сцепления.
- Затрудненное включение передач: Передачи включаются с трудом или не включаются вообще. Причинами могут быть неполное выключение сцепления, повреждение троса или гидропривода сцепления, неисправность коробки передач.
- Вибрация при работе сцепления: Ощущается вибрация при включении или выключении сцепления. Причинами могут быть деформация ведомого диска или маховика, износ опор двигателя.
Причины проскальзывания сцепления
Проскальзывание сцепления – одна из самых распространенных неисправностей. Его причины могут быть различными: износ фрикционных накладок, ослабление прижимной силы диафрагменной пружины, замасливание фрикционных накладок, деформация ведомого диска. В любом случае, проскальзывание сцепления приводит к потере мощности и повышенному износу деталей.
Причины рывков при включении сцепления
Рывки при включении сцепления могут быть вызваны деформацией ведомого диска, износом демпферных пружин, загрязнением фрикционных накладок, неисправностью маховика. Эти рывки не только неприятны для водителя и пассажиров, но и могут привести к повреждению трансмиссии.
Причины шума при выключении сцепления
Шум при выключении сцепления часто свидетельствует об износе выжимного подшипника. Со временем подшипник изнашивается, и при нажатии на педаль сцепления начинает издавать шум или скрип. В этом случае необходимо заменить выжимной подшипник.
Причины затрудненного включения передач
Затрудненное включение передач может быть вызвано неполным выключением сцепления, повреждением троса или гидропривода сцепления, неисправностью коробки передач. Если передачи включаются с трудом, необходимо проверить работоспособность всех элементов сцепления и коробки передач.
Обслуживание сцепления
Регулярное обслуживание сцепления – залог его долгой и надежной работы. Основные мероприятия по обслуживанию сцепления:
- Регулировка свободного хода педали сцепления: Неправильный свободный ход педали может привести к неполному выключению сцепления или к постоянному воздействию выжимного подшипника на диафрагменную пружину.
- Проверка уровня тормозной жидкости (для гидропривода): Недостаточный уровень тормозной жидкости может привести к неполному выключению сцепления.
- Замена троса сцепления (при необходимости): Трос сцепления со временем растягивается и может порваться.
- Проверка состояния фрикционных накладок: Изношенные фрикционные накладки необходимо заменить.
- Смазка выжимного подшипника (при возможности): Смазка выжимного подшипника снижает его износ и продлевает срок службы.
Регулировка свободного хода педали сцепления
Регулировка свободного хода педали сцепления – важная процедура, которая позволяет обеспечить правильную работу сцепления. Слишком маленький свободный ход может привести к неполному выключению сцепления, а слишком большой – к затрудненному включению передач. Регулировка свободного хода педали сцепления выполняется в соответствии с инструкцией по эксплуатации автомобиля.
Проверка уровня тормозной жидкости (для гидропривода)
В автомобилях с гидроприводом сцепления необходимо регулярно проверять уровень тормозной жидкости в бачке главного цилиндра сцепления. Недостаточный уровень тормозной жидкости может привести к неполному выключению сцепления и затрудненному включению передач. При необходимости тормозную жидкость следует долить до необходимого уровня.
Замена троса сцепления (при необходимости)
В автомобилях с тросовым приводом сцепления необходимо периодически проверять состояние троса сцепления. Со временем трос растягивается и может порваться. При обнаружении признаков износа троса сцепления его необходимо заменить.
Проверка состояния фрикционных накладок
Состояние фрикционных накладок ведомого диска необходимо проверять при каждом техническом обслуживании автомобиля. Изношенные фрикционные накладки необходимо заменить. Для проверки состояния фрикционных накладок необходимо снять коробку передач и осмотреть ведомый диск.
Замена сцепления
Замена сцепления – сложная и трудоемкая процедура, требующая определенных навыков и инструментов. Как правило, замену сцепления рекомендуется проводить в специализированном автосервисе. Этапы замены сцепления:
- Отсоединение коробки передач от двигателя.
- Снятие старого сцепления (ведомого диска, корзины сцепления, выжимного подшипника).
- Очистка поверхности маховика.
- Установка нового сцепления (ведомого диска, корзины сцепления, выжимного подшипника).
- Установка коробки передач на место.
- Регулировка свободного хода педали сцепления.
Выбор комплекта сцепления
При выборе комплекта сцепления необходимо учитывать марку и модель автомобиля, а также условия эксплуатации. Рекомендуется приобретать комплекты сцепления известных производителей, гарантирующих высокое качество и надежность. В комплект сцепления обычно входят ведомый диск, корзина сцепления и выжимной подшипник.
Подготовка к замене сцепления
Перед заменой сцепления необходимо подготовить все необходимые инструменты и материалы, включая: комплект сцепления, инструменты для снятия и установки коробки передач, динамометрический ключ, смазку. Также необходимо ознакомиться с инструкцией по замене сцепления для конкретной модели автомобиля.
Процесс замены сцепления
Процесс замены сцепления начинается с отсоединения коробки передач от двигателя. Затем снимается старое сцепление (ведомый диск, корзина сцепления, выжимной подшипник). После этого необходимо очистить поверхность маховика и установить новое сцепление. В завершение устанавливается коробка передач на место и регулируется свободный ход педали сцепления.
После замены сцепления
После замены сцепления необходимо проверить его работоспособность. Убедитесь, что передачи включаются легко и плавно, что нет проскальзывания сцепления и что свободный ход педали сцепления соответствует норме. В первые несколько сотен километров после замены сцепления рекомендуется избегать резких ускорений и высоких нагрузок.
