Тормозная система автомобиля – это важнейший элемент‚ обеспечивающий безопасность водителя и пассажиров на дороге. Она позволяет контролировать скорость движения‚ плавно останавливаться и предотвращать аварийные ситуации. Современные автомобили оснащаются тормозными системами с усилителем‚ которые значительно облегчают процесс торможения‚ особенно в экстренных случаях. В этой статье мы подробно рассмотрим устройство‚ принцип работы и особенности обслуживания тормозной системы автомобиля с усилителем‚ чтобы вы могли лучше понимать её функционирование и своевременно выявлять возможные неисправности.
Устройство тормозной системы с усилителем
Тормозная система автомобиля с усилителем состоит из нескольких ключевых компонентов‚ каждый из которых выполняет свою важную функцию. К основным элементам относятся:
- Главный тормозной цилиндр (ГТЦ): Создает давление тормозной жидкости в системе.
- Тормозной усилитель: Увеличивает усилие‚ прикладываемое водителем к педали тормоза.
- Тормозные трубки и шланги: Передают тормозную жидкость от ГТЦ к тормозным механизмам.
- Тормозные механизмы: Преобразуют давление тормозной жидкости в усилие‚ прижимающее тормозные колодки к дискам или барабанам.
- Тормозные колодки и диски/барабаны: Обеспечивают трение‚ необходимое для замедления или остановки автомобиля.
- Бачок тормозной жидкости: Содержит запас тормозной жидкости для компенсации её утечек и износа колодок.
Главный тормозной цилиндр (ГТЦ)
Главный тормозной цилиндр является сердцем тормозной системы. Он преобразует механическое усилие‚ прикладываемое водителем к педали тормоза‚ в гидравлическое давление‚ которое затем передается к тормозным механизмам. ГТЦ состоит из корпуса‚ поршней‚ пружин и уплотнительных манжет. Когда водитель нажимает на педаль тормоза‚ поршни в ГТЦ перемещаются‚ вытесняя тормозную жидкость в тормозные трубки и шланги.
Тормозной усилитель
Тормозной усилитель предназначен для увеличения усилия‚ прикладываемого водителем к педали тормоза. Это позволяет снизить физическую нагрузку на водителя и повысить эффективность торможения‚ особенно в экстренных ситуациях. Существует несколько типов тормозных усилителей‚ наиболее распространенными из которых являются вакуумные усилители и гидравлические усилители.
Вакуумный усилитель
Вакуумный усилитель использует разрежение‚ создаваемое двигателем‚ для увеличения усилия торможения. Он состоит из диафрагмы‚ камеры разрежения и камеры атмосферного давления. Когда водитель нажимает на педаль тормоза‚ клапан открывается‚ позволяя атмосферному давлению воздействовать на диафрагму. Это усилие передается на поршень ГТЦ‚ увеличивая давление тормозной жидкости.
Гидравлический усилитель
Гидравлический усилитель использует давление жидкости‚ создаваемое насосом гидроусилителя руля‚ для увеличения усилия торможения. Он состоит из поршня‚ цилиндра и клапанов управления. Когда водитель нажимает на педаль тормоза‚ клапаны открываются‚ направляя жидкость под давлением в цилиндр. Это усилие передается на поршень ГТЦ‚ увеличивая давление тормозной жидкости.
Тормозные трубки и шланги
Тормозные трубки и шланги служат для передачи тормозной жидкости от ГТЦ к тормозным механизмам. Трубки обычно изготавливаются из стали или меди‚ а шланги – из резины или полимерных материалов. Важно‚ чтобы трубки и шланги были герметичными и устойчивыми к высокому давлению‚ чтобы предотвратить утечки тормозной жидкости.
Тормозные механизмы

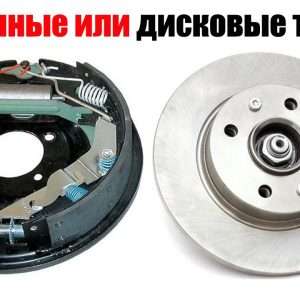

Тормозные механизмы преобразуют давление тормозной жидкости в усилие‚ прижимающее тормозные колодки к дискам или барабанам. Существует два основных типа тормозных механизмов: дисковые и барабанные.
Дисковые тормоза
Дисковые тормоза состоят из тормозного диска‚ суппорта и тормозных колодок. Суппорт содержит поршень‚ который прижимает тормозные колодки к диску‚ создавая трение и замедляя вращение колеса. Дисковые тормоза обеспечивают более эффективное торможение и лучшее охлаждение‚ чем барабанные тормоза.
Барабанные тормоза
Барабанные тормоза состоят из тормозного барабана‚ тормозных колодок и механизма разведения колодок. Когда водитель нажимает на педаль тормоза‚ механизм разведения колодок разводит колодки и прижимает их к внутренней поверхности барабана‚ создавая трение и замедляя вращение колеса. Барабанные тормоза обычно используются на задних колесах автомобилей из-за их более низкой стоимости.
Тормозные колодки и диски/барабаны

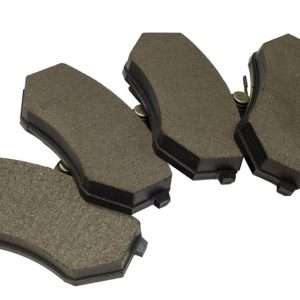

Тормозные колодки и диски/барабаны являются основными элементами‚ обеспечивающими трение‚ необходимое для замедления или остановки автомобиля. Тормозные колодки изготавливаются из фрикционных материалов‚ которые прижимаются к дискам или барабанам‚ создавая трение. Диски и барабаны изготавливаются из чугуна или стали и должны быть устойчивыми к высоким температурам и износу.
Бачок тормозной жидкости
Бачок тормозной жидкости содержит запас тормозной жидкости для компенсации её утечек и износа колодок. Бачок обычно изготавливается из прозрачного пластика‚ что позволяет визуально контролировать уровень тормозной жидкости. Важно регулярно проверять уровень тормозной жидкости и доливать её при необходимости.

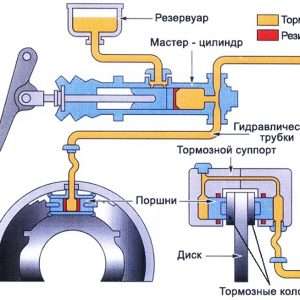

Принцип работы тормозной системы с усилителем
Принцип работы тормозной системы с усилителем достаточно прост‚ но эффективен. Когда водитель нажимает на педаль тормоза‚ происходит следующее:
- Механическое усилие‚ прикладываемое водителем к педали тормоза‚ передается на главный тормозной цилиндр (ГТЦ).
- ГТЦ преобразует механическое усилие в гидравлическое давление.
- Тормозной усилитель увеличивает усилие‚ создаваемое ГТЦ.
- Тормозная жидкость под давлением передается по тормозным трубкам и шлангам к тормозным механизмам.
- Тормозные механизмы преобразуют давление тормозной жидкости в усилие‚ прижимающее тормозные колодки к дискам или барабанам.
- Трение между тормозными колодками и дисками/барабанами замедляет вращение колес‚ что приводит к замедлению или остановке автомобиля.
Обслуживание тормозной системы с усилителем
Регулярное обслуживание тормозной системы с усилителем является важным условием для обеспечения безопасности и надежной работы автомобиля. Рекомендуется проводить следующие виды работ:
- Регулярная проверка уровня тормозной жидкости: Уровень тормозной жидкости должен находиться между отметками «MIN» и «MAX» на бачке.
- Замена тормозной жидкости: Тормозная жидкость гигроскопична‚ то есть она поглощает влагу из воздуха. Накопление влаги в тормозной жидкости снижает её температуру кипения и может привести к образованию паровых пробок в системе‚ что ухудшает эффективность торможения. Рекомендуется заменять тормозную жидкость каждые 2 года или в соответствии с рекомендациями производителя автомобиля.
- Проверка состояния тормозных колодок и дисков/барабанов: Тормозные колодки и диски/барабаны изнашиваются в процессе эксплуатации и требуют периодической замены. Рекомендуется проверять их состояние при каждом техническом обслуживании автомобиля.
- Проверка состояния тормозных трубок и шлангов: Тормозные трубки и шланги должны быть герметичными и не иметь трещин или повреждений. Рекомендуется проверять их состояние при каждом техническом обслуживании автомобиля.
- Проверка работы тормозного усилителя: Тормозной усилитель должен обеспечивать достаточное усиление тормозного усилия. Если вы заметили‚ что педаль тормоза стала тугой или требует большего усилия для нажатия‚ возможно‚ тормозной усилитель неисправен и требует ремонта или замены.
- Прокачка тормозной системы: Прокачка тормозной системы необходима для удаления воздуха из тормозных трубок и шлангов. Воздух в тормозной системе может привести к снижению эффективности торможения и увеличению хода педали тормоза.
Признаки неисправности тормозной системы
Существует несколько признаков‚ указывающих на возможные неисправности тормозной системы. Если вы заметили один из следующих признаков‚ рекомендуется обратиться к специалисту для диагностики и ремонта:
- Увеличенный ход педали тормоза.
- Тугая педаль тормоза.
- Скрип или визг при торможении.
- Увод автомобиля в сторону при торможении.
- Вибрация педали тормоза.
- Утечка тормозной жидкости.
- Загорание индикатора неисправности тормозной системы на приборной панели.
Профилактика неисправностей тормозной системы
Для предотвращения неисправностей тормозной системы рекомендуется соблюдать следующие правила:
- Регулярно проверяйте уровень тормозной жидкости.
- Своевременно заменяйте тормозную жидкость.
- Проверяйте состояние тормозных колодок и дисков/барабанов.
- Проверяйте состояние тормозных трубок и шлангов.
- Избегайте резких торможений.
- Следите за работой тормозного усилителя.
Соблюдение этих простых правил позволит вам поддерживать тормозную систему вашего автомобиля в исправном состоянии и обеспечивать безопасность на дороге.
Тормозная система автомобиля является сложным и важным механизмом‚ требующим регулярного обслуживания и внимания. Знание устройства‚ принципа работы и признаков неисправности тормозной системы поможет вам вовремя выявлять проблемы и предотвращать серьезные поломки.
Помните‚ что безопасность на дороге зависит от исправности всех систем автомобиля‚ и тормозная система играет в этом ключевую роль. Своевременное обслуживание и ремонт тормозной системы – это инвестиция в вашу безопасность и безопасность окружающих.
Не пренебрегайте регулярной диагностикой и техническим обслуживанием тормозной системы‚ чтобы быть уверенным в её надежности и эффективности. В случае возникновения каких-либо подозрений на неисправность‚ немедленно обращайтесь к квалифицированным специалистам.
Тормозная система с усилителем – это технологичное решение‚ направленное на повышение безопасности и комфорта вождения. Правильная эксплуатация и своевременное обслуживание – залог её долгой и безупречной работы.
Забота о тормозной системе вашего автомобиля – это забота о вашей жизни и здоровье. Будьте внимательны к состоянию тормозов и не откладывайте ремонт при обнаружении каких-либо неисправностей.
