Современный автомобиль – это сложная система, в которой электроника играет ключевую роль. От управления двигателем и трансмиссией до обеспечения безопасности и комфорта, электронные компоненты стали неотъемлемой частью автомобильной промышленности. Понимание того, из чего состоит электроника автомобиля, помогает лучше обслуживать и ремонтировать транспортное средство, а также расширяет кругозор в области современных технологий. Эта статья предоставит вам подробный обзор основных компонентов автомобильной электроники, их функций и принципов работы.
Основные Компоненты Автомобильной Электроники
Электроника автомобиля включает в себя широкий спектр компонентов, каждый из которых выполняет определенные функции. Рассмотрим наиболее важные из них:
Электронный Блок Управления (ЭБУ)
Электронный блок управления, или ЭБУ, является «мозгом» автомобиля. Он получает данные от различных датчиков, обрабатывает их и управляет исполнительными механизмами для оптимизации работы двигателя, трансмиссии, тормозной системы и других систем. ЭБУ непрерывно контролирует параметры работы двигателя, такие как температура, давление, состав топливной смеси и обороты коленчатого вала, чтобы обеспечить оптимальную производительность и экономичность.
Современные ЭБУ обладают высокой вычислительной мощностью и способны выполнять сложные алгоритмы управления. Они также поддерживают функции самодиагностики и могут сохранять коды ошибок, что облегчает процесс диагностики и ремонта.
Датчики
Датчики играют важную роль в автомобильной электронике, поскольку они предоставляют ЭБУ информацию о состоянии различных систем и компонентов автомобиля. Существует множество различных типов датчиков, каждый из которых предназначен для измерения определенного параметра.
- Датчик температуры: Измеряет температуру охлаждающей жидкости, масла и воздуха, поступающего в двигатель.
- Датчик давления: Измеряет давление масла, топлива и воздуха во впускном коллекторе.
- Датчик положения коленчатого вала (ДПКВ) и датчик положения распределительного вала (ДПРВ): Определяют положение коленчатого и распределительного валов, что необходимо для управления зажиганием и впрыском топлива.
- Датчик кислорода (лямбда-зонд): Измеряет содержание кислорода в выхлопных газах, что позволяет ЭБУ регулировать состав топливной смеси для оптимальной работы катализатора.
- Датчик скорости: Измеряет скорость вращения колес или трансмиссии.
- Датчик детонации: Обнаруживает детонацию в цилиндрах двигателя, что позволяет ЭБУ корректировать угол опережения зажигания для предотвращения повреждений.
Каждый датчик передает сигнал в ЭБУ, который использует эту информацию для принятия решений об управлении различными системами автомобиля. Например, если датчик температуры охлаждающей жидкости показывает, что двигатель перегревается, ЭБУ может включить вентилятор охлаждения или уменьшить мощность двигателя для предотвращения повреждений.
Исполнительные Механизмы
Исполнительные механизмы – это устройства, которые выполняют команды ЭБУ. Они преобразуют электрические сигналы в механические действия, необходимые для управления различными системами автомобиля.
- Форсунки: Впрыскивают топливо в цилиндры двигателя.
- Катушки зажигания: Создают высокое напряжение для поджига топливно-воздушной смеси в цилиндрах;
- Регулятор холостого хода: Управляет количеством воздуха, поступающего в двигатель на холостом ходу.
- Электромагнитные клапаны: Управляют потоком жидкостей и газов в различных системах автомобиля, таких как система охлаждения, система смазки и система турбонаддува.
- Электродвигатели: Используются для привода различных устройств, таких как вентиляторы охлаждения, насосы и сервоприводы.
Исполнительные механизмы играют важную роль в обеспечении точного и эффективного управления автомобилем. Они позволяют ЭБУ контролировать различные параметры работы двигателя и других систем, что приводит к повышению производительности, экономичности и безопасности.

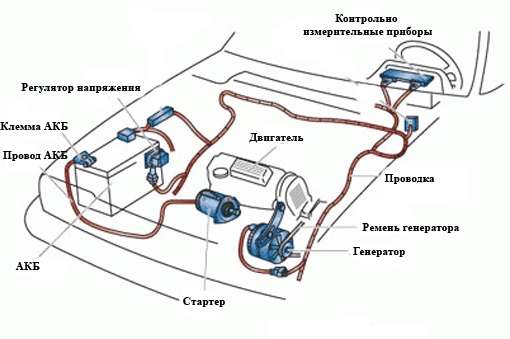

Проводка и Разъемы
Проводка и разъемы обеспечивают электрическую связь между различными компонентами автомобильной электроники. Они передают электрические сигналы от датчиков к ЭБУ и от ЭБУ к исполнительным механизмам. Качество проводки и разъемов играет важную роль в надежности и долговечности автомобильной электроники.
Проводка должна быть устойчива к высоким температурам, вибрациям и воздействию влаги и химических веществ. Разъемы должны обеспечивать надежное соединение и защиту от коррозии. Повреждение проводки или разъемов может привести к сбоям в работе различных систем автомобиля.
Системы Автомобильной Электроники
Электроника автомобиля используется для управления различными системами, каждая из которых выполняет определенные функции. Рассмотрим наиболее важные системы:
Система Управления Двигателем
Система управления двигателем (СУД) отвечает за оптимизацию работы двигателя. Она контролирует такие параметры, как впрыск топлива, зажигание, состав топливной смеси и обороты коленчатого вала. СУД использует данные от различных датчиков для принятия решений об управлении двигателем. Например, если датчик кислорода показывает, что состав топливной смеси слишком богатый, СУД может уменьшить количество впрыскиваемого топлива для оптимизации сгорания.
Современные СУД обладают высокой вычислительной мощностью и способны выполнять сложные алгоритмы управления. Они также поддерживают функции самодиагностики и могут сохранять коды ошибок, что облегчает процесс диагностики и ремонта;
Система Управления Трансмиссией
Система управления трансмиссией (СУТ) отвечает за управление автоматической или роботизированной коробкой передач. Она контролирует такие параметры, как скорость автомобиля, обороты двигателя и положение дроссельной заслонки. СУТ использует данные от различных датчиков для принятия решений о переключении передач. Например, если скорость автомобиля увеличивается, СУТ может переключить передачу на более высокую для оптимизации расхода топлива.
Современные СУТ обладают высокой точностью и быстродействием. Они позволяют обеспечить плавное и эффективное переключение передач, что повышает комфорт и экономичность вождения.
Антиблокировочная Система (ABS)
Антиблокировочная система (ABS) предотвращает блокировку колес при торможении. Она использует датчики скорости колес для определения момента блокировки. Если ABS обнаруживает, что колесо начинает блокироваться, она уменьшает давление в тормозной системе этого колеса, позволяя ему вращаться и сохранять управляемость.
ABS значительно повышает безопасность вождения, особенно на скользких дорогах. Она позволяет водителю сохранять контроль над автомобилем при экстренном торможении и избегать заноса.
Система Электронного Контроля Устойчивости (ESP)
Система электронного контроля устойчивости (ESP) помогает водителю сохранять контроль над автомобилем в сложных ситуациях. Она использует датчики скорости колес, датчик угла поворота рулевого колеса и датчик бокового ускорения для определения направления движения автомобиля. Если ESP обнаруживает, что автомобиль начинает терять устойчивость, она применяет тормозное усилие к отдельным колесам, чтобы вернуть автомобиль на заданную траекторию.
ESP значительно повышает безопасность вождения, особенно в условиях плохой погоды или на дорогах с плохим покрытием. Она помогает водителю избегать заноса и сохранять контроль над автомобилем в критических ситуациях.
Система Подушек Безопасности (SRS)
Система подушек безопасности (SRS) предназначена для защиты водителя и пассажиров при столкновении. Она использует датчики удара для определения момента столкновения; Если SRS обнаруживает столкновение, она активирует подушки безопасности, которые мгновенно надуваются и смягчают удар.
SRS значительно снижает риск получения серьезных травм при столкновении. Она является важной частью системы безопасности автомобиля.
Система Климат-Контроля
Система климат-контроля поддерживает заданную температуру в салоне автомобиля. Она использует датчики температуры и влажности для определения климатических условий в салоне. Система климат-контроля автоматически регулирует работу кондиционера, отопителя и вентилятора для поддержания комфортной температуры.
Система климат-контроля повышает комфорт вождения, особенно в жаркую или холодную погоду. Она позволяет водителю и пассажирам чувствовать себя комфортно в любых условиях.
Информационно-Развлекательные Системы
Информационно-развлекательные системы предоставляют водителю и пассажирам доступ к различным функциям, таким как навигация, мультимедиа, телефонная связь и интернет. Они включают в себя дисплей, аудиосистему, систему навигации и другие компоненты.
Информационно-развлекательные системы повышают комфорт и удобство вождения. Они позволяют водителю и пассажирам наслаждаться музыкой, слушать радио, пользоваться навигацией и оставаться на связи.
Тенденции Развития Автомобильной Электроники
Автомобильная электроника продолжает развиваться быстрыми темпами. Новые технологии и функции появляются постоянно. Рассмотрим некоторые из наиболее важных тенденций развития автомобильной электроники:
Автономное Вождение
Автономное вождение – это технология, которая позволяет автомобилю двигаться без участия водителя. Она использует различные датчики, такие как камеры, радары и лидары, для восприятия окружающей среды. Автономные автомобили способны самостоятельно управлять рулем, газом и тормозами, а также принимать решения о маршруте и скорости движения.
Автономное вождение имеет потенциал значительно повысить безопасность и эффективность дорожного движения. Оно также может улучшить мобильность людей с ограниченными возможностями.
Электрификация
Электрификация – это тенденция перехода от двигателей внутреннего сгорания к электрическим двигателям. Электрические автомобили не выделяют вредных выбросов в атмосферу и могут быть более экономичными, чем автомобили с двигателями внутреннего сгорания.
Электрификация требует развития новых электронных компонентов и систем, таких как батареи, инверторы и системы управления электроприводом.
Связанность
Связанность – это возможность обмена данными между автомобилем и другими устройствами, такими как смартфоны, облачные сервисы и другие автомобили. Связанные автомобили могут получать информацию о дорожной обстановке, пробках, погоде и других параметрах. Они также могут отправлять данные о своем состоянии и местоположении в облачные сервисы.
Связанность позволяет повысить безопасность, эффективность и удобство вождения. Она также открывает новые возможности для разработки различных сервисов и приложений.
Искусственный Интеллект
Искусственный интеллект (ИИ) используется в автомобильной электронике для решения различных задач, таких как распознавание образов, обработка естественного языка и принятие решений. ИИ может использоваться для улучшения работы систем автономного вождения, систем безопасности и информационно-развлекательных систем.
ИИ имеет потенциал значительно улучшить характеристики и функциональность автомобильной электроники.
Автомобильная электроника претерпевает постоянные изменения, делая транспортные средства более безопасными, экологичными и удобными в использовании. Понимание принципов работы электронных систем позволяет водителям и механикам лучше обслуживать и ремонтировать автомобили. Инвестиции в исследования и разработки в области автомобильной электроники стимулируют инновации и прогресс в автомобильной промышленности. В будущем мы можем ожидать еще большего внедрения передовых технологий, таких как искусственный интеллект и автономное вождение. Все это сделает автомобили более интеллектуальными и адаптированными к потребностям пользователей;
